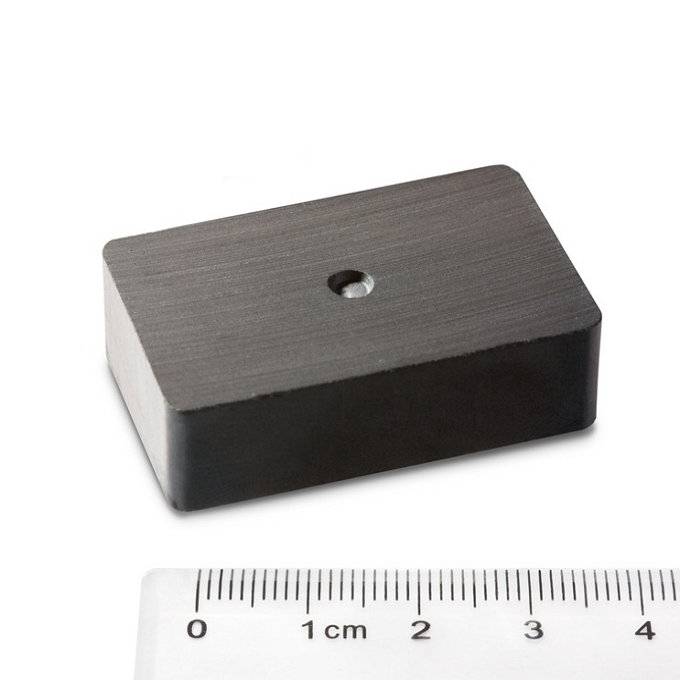

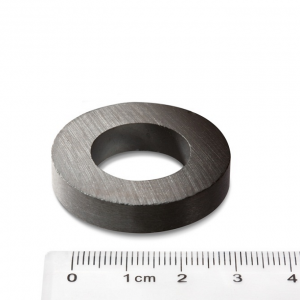

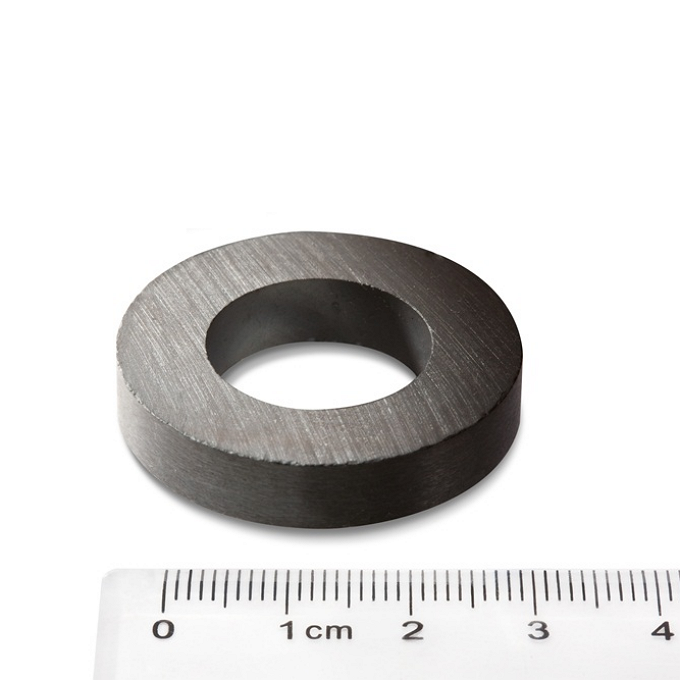

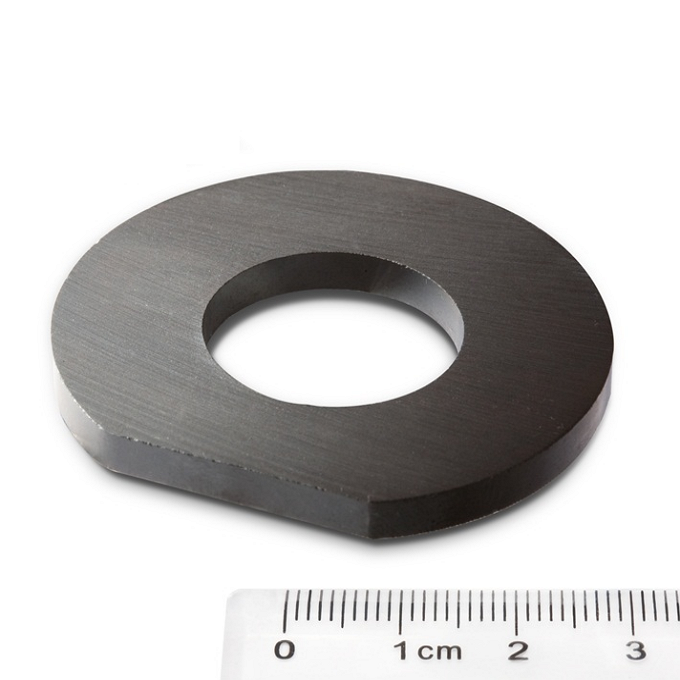

ハードフェライト磁石

焼結フェライト磁石には、バリウム フェライトとストロンチウム フェライトの 2 つの主なバリエーションがあり、それぞれ異なる方向を特徴とし、等方性と異方性として分類されます。これらの磁石は、セラミックの製造に似た高温焼結プロセスを通じて作られています。それらは、その組成の特徴である硬くてもろい質感を示します。



50 年以上にわたり、フェライト焼結磁石は大幅な発展を遂げ、世界で最も多く製造される永久磁石になりました。これらの製品は、電気モーター、磁気分離器、スピーカー、補聴器、事務用品、教育用具、子供用玩具など、数多くの業界にわたって広く使用されています。



フェライト焼結磁石の魅力は、コスト効率と適度な磁気性能のバランスにあります。このユニークな組み合わせにより、さまざまな用途で多用途で信頼性の高いコンポーネントとして位置付けられ、特定のエンジニアリング要件の要求を満たしながら、コスト効率の高い磁気ソリューションを提供します。


製品の詳細

製品タグ

磁気特性

学年

Br

Hcb

HCJ

(BH)max

Tw

同等

mT

KG

KA/m

コエ

KA/m

コエ

KJ/m3

MGOe

Y10T

200~235

2.0~2.35

125~160

1.57~2.01

210~280

2.64~.52

6.5~9.5

0.8~1.2

≤250

IEC~7/21

Y20

320~380

3.2~3.8

135~190

1.70~2.38

140~195

1.76~2.45

18.0~22.0

2.3~2.8

≤250



Y22H

310~360

3.1~3.6

220~250

2.77~3.14

280~320

3.52~4.02

20.0~24.0

2.5~3.0

≤250

IEC~20/28

Y23

320~370

3.2~3.0

170~190

2.14~2.38

190~230

2.39~2.89

20.0~25.5

2.5~3.2

≤250

IEC~20/19

Y25

360~400

3.6~4.0

135~170

1.70~2.14

140~200

1.76~2.51

22.5~28.0

2.8~3.5

≤250

JIS〜MPB320

Y26H

360~390

3.6~3.9

220~250

2.77~3.14

225~255

2.83~3.21

23.0~28.0

2.9~3.5

≤250

TDK~FB3X

Y27H

370~400

3.7~4.0

205~250

2.58~3.14

210~255

2.64~3.21

25.0~29.0

3.1~3.7

≤250

IEC~25/22

Y30

370~400

3.7~4.0

175~210

2.2~2.64

180~220

2.64~2.77

26.0~30.0

3.3~3.8

≤250

IEC~26/18

Y30BH

380~390

3.8~3.9

223~235

2.80~2.95

231~245

2.90~3.08

27.0~30.0

3.4~3.7

≤250



Y30H-1

380~400

3.8~4.0

230~275

2.89~3.46

235~290

2.95~3.65

27.0~32.5

3.4~4.1

≤250

TDK~FB4B

Y30H-2

395~415

3.95~4.15

275~300

3.46~3.77

310~335

3.90~4.21

28.5~32.5

3.5~4.0

≤250

TDK〜FB5H

Y32

400~420

4.0~4.2

160~190

2.01~2.38

165~195

2.07~2.45

30.0~33.5

3.8~4.2

≤250

TDK~FB4A

Y33

410~430

4.1~4.3

220~250

2.77~3.14

225~255

2.83~3.21

31.5~35.0

4.0~4.4

≤250

TDK~FB4X

Y35

400~410

4.00~4.10

175~195

2.20~2.45

180~200

2.26~2.51

30.0~32.0

3.8~4.0

≤250



物理的特性

ハードフェライト磁石は、鉄と酸化バリウムまたは酸化ストロンチウムで構成されています。磁束をよく伝導し、高い透磁率を持っています。これにより、これらのいわゆるセラミック磁石は、鉄そのものよりも強力な磁場を蓄えることができます。ハード フェライト磁石は本質的に脆いため、いかなる用途においても構造要素として使用しないことを強くお勧めします。熱安定性はすべての磁性ファミリの中で最も劣りますが、300°C までの環境で使用できます。

Br温度係数

-0.2%/℃

密度

4.5~5.1g/cm3

キュリー温度

450~460℃

保磁力温度係数

0.2~0.5%/℃

ビッカース硬さ

480~580HV

電気抵抗率

10-5Ω・cm

曲げ強度

0.05~0.09kN/m2

圧縮強度

1.3kN/m2

抗張力

0.02~0.05kN/m2

熱膨張係数

11~13×10-6/k

ヤング率

170kN/m2

熱伝導率

12W/mK

最大。作業温度

350℃
