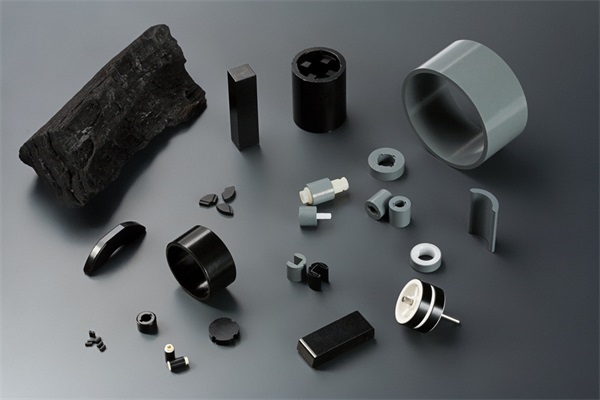

Verbundmagnete

Verbundmagnete sind eine einzigartige Klasse magnetischer Materialien, die durch die Mischung von Magnetpulver mit einem Bindemittel hergestellt werden. Diese Mischung wird unter kontrolliertem Druck präzisionsgeformt und anschließend bei Temperaturen zwischen 150 und 175 °C ausgehärtet. Form und Abmessungen des resultierenden Magneten werden durch die Form bestimmt, was eine einstufige Produktion ohne Nachbearbeitung ermöglicht. Diese Magnete zeichnen sich durch mehrere entscheidende Vorteile aus, darunter außergewöhnliche magnetische Leistung, präzise Maßhaltigkeit, vielseitige Formgebung, ausgezeichnete Korrosionsbeständigkeit, vielfältige Magnetisierungsoptionen und die Eignung für die Großserienproduktion, was eine erhöhte Fertigungseffizienz gewährleistet.

Senden Sie uns eine E-Mail Download als PDF

Produktdetail

Produkt Tags

Magnetische Eigenschaften

Grad	Br		Hcb		Hcj		(BH)max		αBr	Tc	Tw	Dichte	Härte
Grad	mT	kg	kA/m	kOe	kA/m	kOe	kJ/m³	MGOe	%/°C	°C	°C	g/cm³	HRB
CMN-2	300-400	3,0-4,0	160-240	2,0-3,0	480-640	6,0-8,0	16-24	2,0-3,0	-0,11	350	≤160	4,5-5,0	40-45
CMN-4	400-500	4,0-5,0	240-320	3,0-4,0	560-720	7,0-9,0	32-44	4,0-5,5	-0,11	350	≤160	5,2-5,7	40-45
CMN-6	500-600	5,0-6,0	320-400	4,0-5,0	560-720	7,0-9,0	48-60	6,0-7,5	-0,11	350	≤160	5,5-6,0	40-45
CMN-8	600-680	6,0-6,8	360-440	4,5-5,5	640-800	8,0-10,0	60-72	7,5-9,0	-0,11	350	≤160	5,8-6,1	35-38
CMN-8H	600-650	6,0-6,5	400-480	5,0-6,0	1040-1360	13,0-17,0	60-68	7,5-8,5	-0,12	300	≤160	5,8-6,1	35-38
CMN-8SR	600-650	6,0-6,5	400-480	5,0-6,0	800-1120	10,0-14,0	60-68	7,5-8,5	-0,13	300	≤180	5,8-6,1	35-38
CMN-8L	600-800	6,0-6,8	400-480	5,0-6,0	640-800	8,0-10,0	64-72	8,0-9,0	-0,12	300	≤160	5,8-6,1	35-38
CMN-10	680-730	6,8-7,3	400-480	5,0-6,0	640-800	8,0-10,0	76-84	9,5-10,5	-0,1	350	≤160	5,8-6,1	35-38
CMN-10H	700-750	7,0-7,5	400-480	5,0-6,0	640-800	8,0-10,0	80-88	10,0-11,0	-0,1	350	≤160	6,0-6,3	35-38
CMN-12	720-770	7,2-7,7	440-520	5,5-6,5	720-880	9,0-11,0	88-96	11,0-12,0	-0,1	350	≤160	6,0-6,3	35-38
CMN-12D	720-770	7,2-7,7	440-520	5,5-6,5	720-880	9,0-11,0	88-96	11,0-12,0	-0,08	400	≤170	6,0-6,3	35-38
CMN-12L	760-810	7,6-8,1	400-480	5,0-6,0	480-640	6,0-8,0	88-96	11,0-12,0	-0,11	320	≤150	6,0-6,3	35-38
CMN-13L	780-830	7,8-8,3	400-480	5,0-6,0	480-640	6,0-8,0	88-104	11,0-13,0	-0,11	320	≤150	6.1-6.4	35-38
Hinweise: CMN-(H/D oder L) CMN: Zeigt an, dass das formgepresste magnetische Pulvermaterial ein patentiertes MQ-Produkt ist. : Gibt an, dass der typische (BH)max-Wert *MGOe beträgt. H/D: Zeigt an, dass die intrinsische Koerzitivkraft hoch ist. L: Zeigt an, dass die intrinsische Koerzitivkraft niedrig ist.

Ergebnis des Einweichtests 25°C x 100 Stunden

Lösungsmittel	Größe	Gewicht	Flussverlust	Aussehen
DI-Wasser	±0,5 %	±0,5 %	±0,5 %	Kein Rosten
Wasser	±0,5 %	±0,5 %	±0,5 %	Kein Rosten
NaCI	±0,5 %	±0,5 %	±0,5 %	Leichte Rostbildung
0,4% NaOH	±0,5 %	±0,5 %	±0,5 %	Kein Rosten
6% HNO₃	±0,5 % bis 2,5 %	±0,5 %	±0,5 % bis 2,5 %	Leichte Rostbildung
Epoxid	±0,5 %	±0,5 %	±0,5 %	Kein Rosten
H₂S	±0,5 %	±0,5 %	±0,5 %	Kein Rosten
Aceton	±0,5 %	±0,5 %	±0,5 %	Kein Rosten
Maschinenöl 30#	±0,5 %	±0,5 %	±0,5 %	Kein Rosten
Benzin	±0,5 %	±0,5 %	±0,5 %	Kein Rosten

Anwendung

Der Hauptanwendungsbereich für Verbundmagnete liegt in Miniaturelektromotoren und umfasst eine Vielzahl von Motortypen wie Spindelmotoren, Schrittmotoren, Synchronmotoren, Gleichstrommotoren und bürstenlose Gleichstrommotoren. Sie können insbesondere als teilweiser Ersatz für gesinterte NdFeB- und Ferritmagnete dienen, die Motormontageprozesse optimieren, die Zuverlässigkeit erhöhen, die Gesamtproduktionskosten senken und die Effizienz in einem breiten Anwendungsspektrum optimieren.
